產品介紹

華天HTEQ系列動態消諧無功補償裝置由檢測單元、主控單元，投切執行單元和調諧電容器組（含電抗器）、人機界面等部分構成。檢測單元通過電壓、電流傳感器實時檢測系統電壓和電流的瞬時值，并實時計算出系統所需無功功率功率、諧波成分、電壓電流有效值等控制參量，由主控單元完成邏輯判斷并發出相應的控制指令，控制投切執行單元投切調諧電容器組，實現對負載無功功率的動態跟蹤補償。

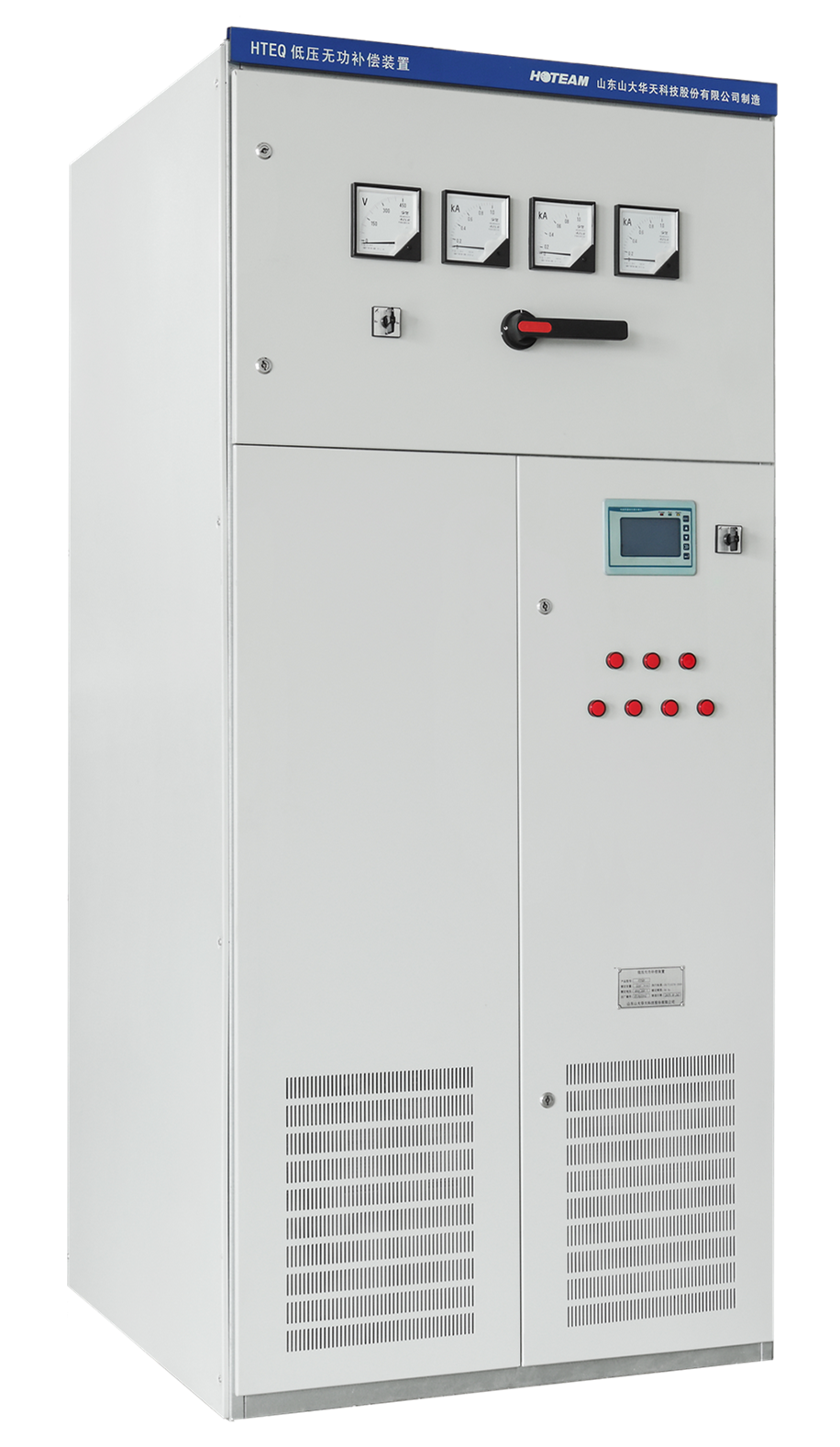

動態消諧無功補償裝置

HTEQ動態消諧無功補償裝置

工作原理

華天HTEQ系列動態消諧無功補償裝置由檢測單元、主控單元、投切執行單元和調諧電容器組(含電抗器)及人機界面等部分構成。檢測單元通過電壓、電流傳感器實時檢測系統電壓和電流的瞬時值，并實時計算出系統所需無功功率、諧波成分、電壓電流有效值等參量，由主控單元完成邏輯判斷并發出相應的控制指令，控制投切執行單元投切調諧電容器組，實現對負載無功功率的動態跟蹤補償。

主控單元內含有先進的零過渡過程時刻檢測控制系統，確保在零過渡瞬時投入電容器，零電流時刻自然關斷切除電容器，投切過程無暫態擾動，避免了涌流沖擊和操作過電壓，保證了動態無功補償?shù)膶崟r性，同時也有效降低了投切過程對晶閘管和電容器的電應力沖擊，極大地提高了設備可靠性和使用壽命。

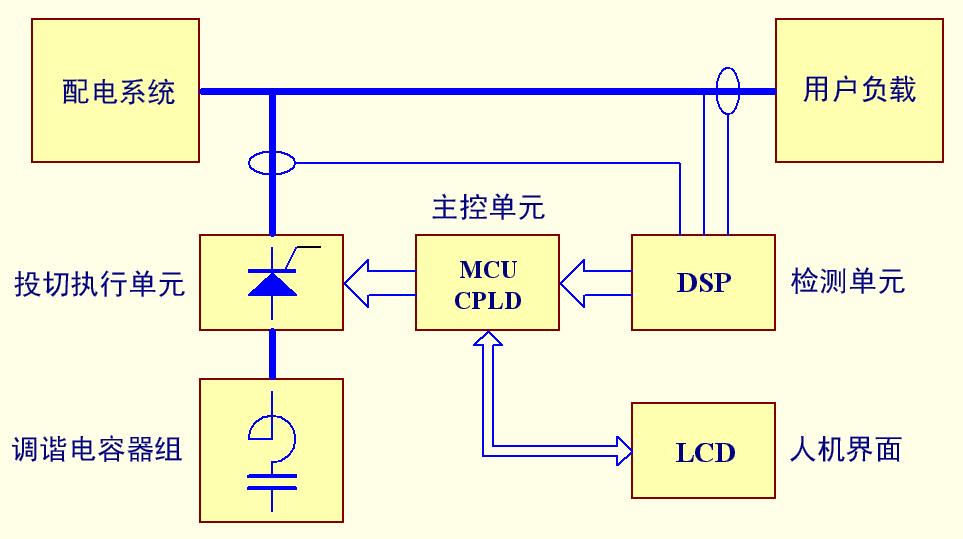

動態消諧無功補償裝置工作原理

HTEQ動態消諧無功補償裝置原理框圖

技術特點

串聯電抗器消諧技術

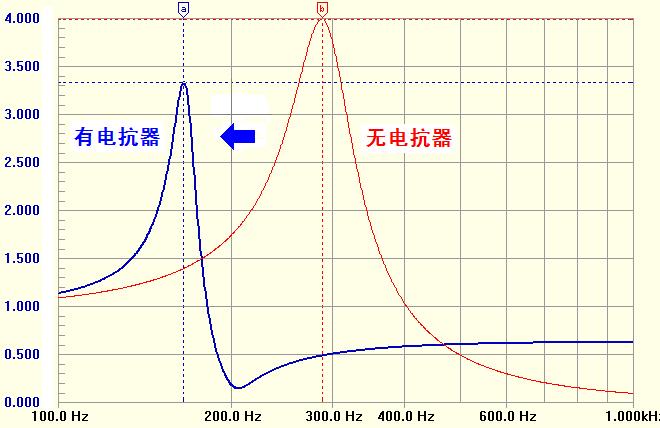

HTEQ根據不同的現場狀況，在電容器回路中串聯5%-7%或12%-14%電抗器，將電容電網的諧振頻率轉移到低于主要次諧波頻率(5次或3次諧波),避免電容器與電網諧波諧振導致的電容器損壞甚至電網崩潰。圖中是典型的串聯6%電抗器將系統的諧振頻率從接近5次轉移到接近3次的電容╱電網放大因子圖。

動態消諧無功補償裝置技術特點

串聯電抗器轉移系統諧振頻率避免諧波共振放大

無暫態投切調諧/失諧電容器組技術

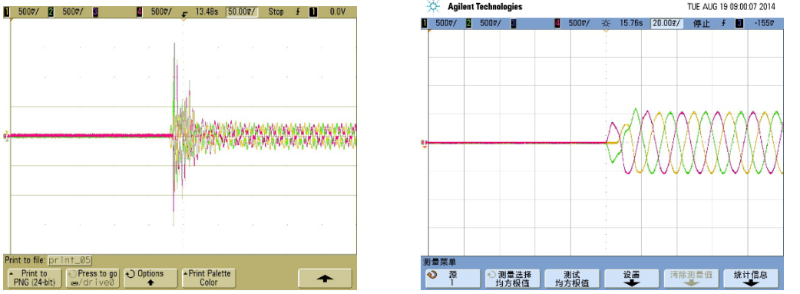

電容器組以常規方式投入系統時，會產生很大的暫態涌流沖擊，對電容器、投切開關和電力設備造成沖擊，導致電容器、投切開關壽命縮短，并在配電系統中產生強烈電磁擾動，干擾用電設備的正常運行。HTEQ采用零過度過程投切調諧電容器組技術，可徹底消除電容器組投切時的暫態涌流和干擾，極大地提高補償設備的跟蹤速度，提高電容器與投切開關的可靠性和使用壽命。

調諧/失諧電容器組隨機投入時的涌流無暫態投切技術可有效避免投入涌流

電容器掃描工作模式

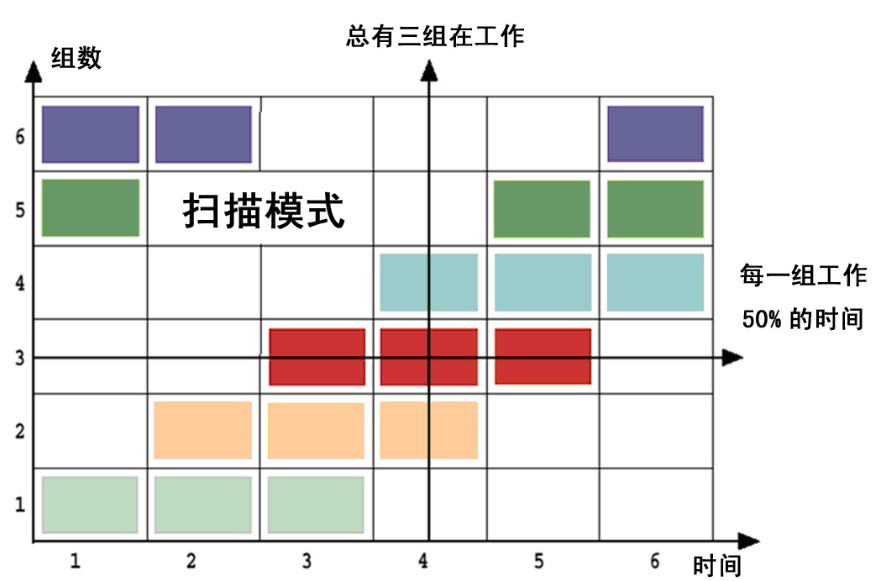

HTEQ采用獨特的掃描模式來保護電容器：當補償容量需要減少時，總是首先切除已持續工作時間最長的電容器組；當補償容量需要增加時，總是首先投入已休息時間最長的電容器組；當補償容量長時間保持不變時，電子開關按設定時間間隔不斷進行電容器的輪換操作，接通一組電容器的同時關斷另一組電容器，而保持補償總容量不變。通過這樣的操作，保證能輪流投切每一組電容器，防止各電容器組運行出力不均，同時保證對外的總的補償容量符合補償需求。這樣，由于均衡的、較低的任務周期而使電容器的平均電流降低，降低了電容器的工作應力，延長了電容器的使用壽命。

動態消諧無功補償裝置技術特點

智能掃描模式

高速實時跟蹤補償技術

HTEQ控制器采用瞬時無功理論方法，可以實時計算出系統所需無功，同時采用固態電子開關，在零過度過程時刻投切調諧或失諧電容器組，避免了傳統接觸器投切電容器帶來的浪涌電流，可以在20ms內投切全部所需要的電容器組。控制器還具有諧波分析、圖形顯示、歷史事件記錄、故障自檢和通訊功能。各種電力數據、系統狀態和詳細的歷史事件記錄等信息都可以在大屏幕LCD上顯示，也可以通過通訊口將數據上傳到計算機系統，組成集中監控系統。

動態消諧無功補償裝置技術特點

快速HTEQ系統的補償效果、準實時系統錯誤的補償方式

上圖中上半部分顯示的是使用快速HTEQ系統的補償效果。當負載電流突然增加時，快速HTEQ在20ms內投入所需要的全部電容器，總電流明顯減小；當負載切除時，快速HTEQ又在20ms內切除相應全部電容器。

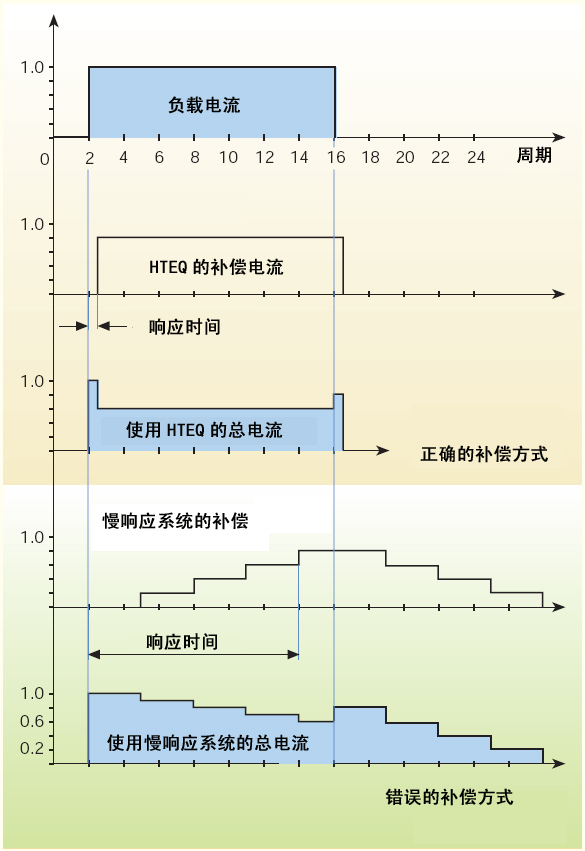

上圖中下半部分顯示的是采用準實時系統錯誤的補償方式。系統中，投切一組電容器需要3個周波，投切所有四組電容器需要12個周波。因為投入的延時，補償電容是逐步加入，總電流逐步減小；而切除的延時，電容器是逐步斷開，會產生過補電流。對于快速變化的無功，這樣的補償效果是負面的，系統的總電流增加而不是減小，會因為欠補或過補會造成電壓的波動或閃變。

HTEQ實時跟蹤補償效果實測數據

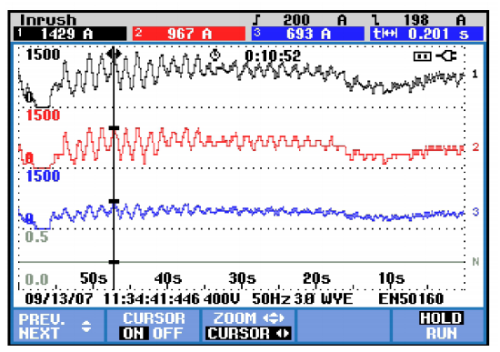

上圖為華天HTEQ系列高速動態消諧無功補償裝置實時跟蹤補償效果實測數據。黑色曲線為快速波動的負荷電流，紅色曲線為實時跟蹤的補償電流，藍色曲線為補償后網側電流。HTEQ跟蹤迅速準確，補償前負載峰值電流高達1423A，補償后降低為693A，電流波動幅值也由原來的約900A降低至350A左右。

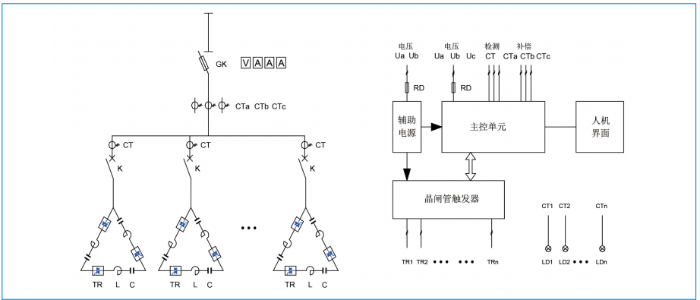

高速型動態消諧無功補償裝置參考系統圖

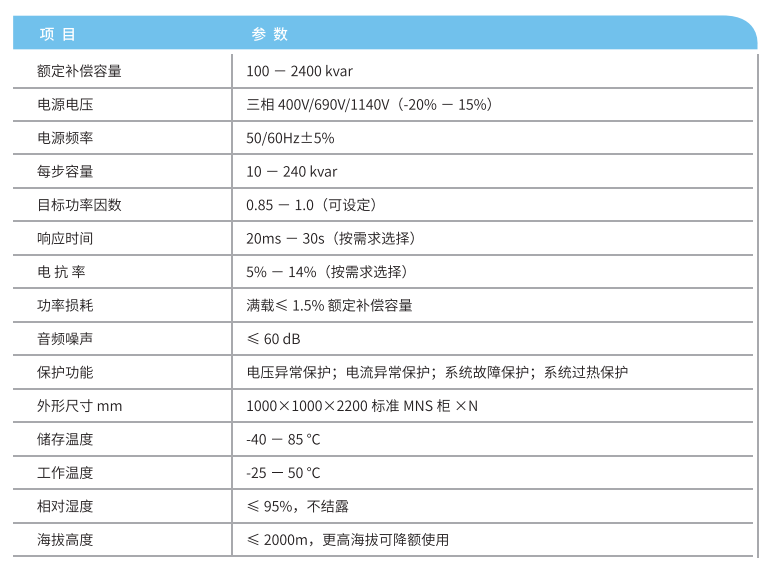

性能參數
