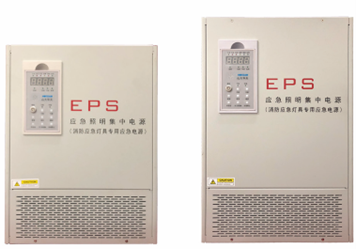

產品概述
采用“模塊即整機”的集成化設計理念，結構緊湊，空間適應性強。只需與斷路器、蓄電池簡單接線，即可快速完成系統搭建，顯著縮短部署周期。顯示模塊支持獨立安裝，布局靈活。采用高效率SPWM逆變技術，保障優越的供電質量。

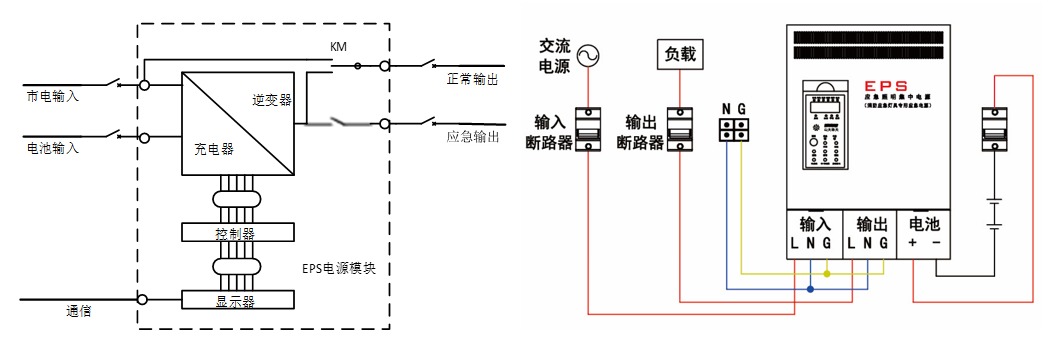

系統構成
模塊內部集成控制、逆變、檢測、保護、切換等電路及顯示組件。
根據模塊接線端子圖連接輸入、輸出、電池等斷路器及蓄電池組，構成完整的應急電源系統。
設備處于“自動”運行狀態時，如果市電輸入在正常范圍內，模塊內切換裝置將輸出市電；同時，市電經充電器對蓄電池充電。當市電中斷或異常時，控制器啟動逆變器，同時切換裝置將逆變器投切輸出，電池組的直流電經過逆變器變換為交流電供給應急輸出負載。

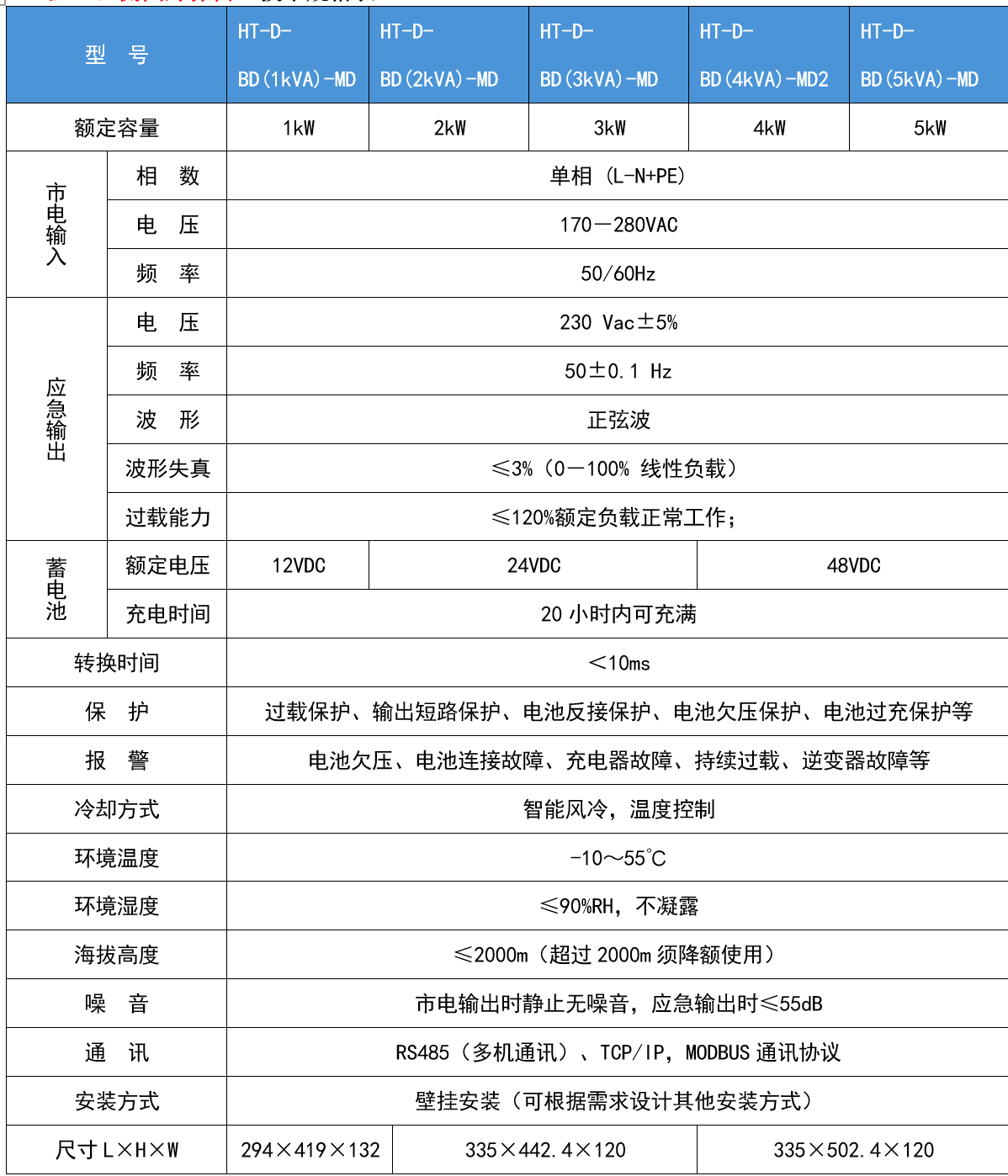

技術參數
