山大華天逆變電源是一種將直流電轉化為交流電的變換裝置，設備同時接入市電電源，可以根據設定市電優先或者逆變優先輸出。市電優先輸出時若市電異常，則自動轉換為逆變輸出。改裝置可以安裝在直流屏等設備中，為后接設備提供不間斷供電，保證設備的連續運行。
逆變電源專為電力、通信系統設計，是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，用以給計算機和其他電氣設備提供可使用的連續交流電源，以備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。
逆變電源技術特點：
1、采用數字控制的SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波；
2、內置旁路開關，市電和逆變快速切換，可以選擇市電供電或直流供電，由撥碼開關選擇；
3、逆變器前面板有LCD或LED顯示方式，狀態一目了然；
4、允許在開機狀態下切斷直流，機器自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
5、分市電主供型和電池主供型：撥碼開關可以選擇。
A）市電主供型：有市電時，處于市電輸出，當市電輸入故障時自動切換到逆變輸出；
B）電池主供型：有市電時，處于逆變輸出，當直流輸入故障時自動切換到市電輸出；
6、直流主供模式下，電池或直流電壓過高或過低，直流逆變自動關斷,并自動切換到旁路輸出，如果電池電壓恢復正常，電源自動恢復逆變輸出；
7、直流主供模式下，負載過載，直流逆變自動關斷,并自動切換到旁路輸出，消除過載之后60秒，電源自動恢復直流供電輸出；
8、支持RS485通訊功能。利用監控軟件實時了解電源工作情況；
9、提供三組無源干結點，分別用于直流故障、逆變故障、市電故障；
10、支持無直流開機功能，可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用，然后再安裝電池。
逆變電源的介紹
1.1 一般描述
逆變電源專為電力、通信系統設計，是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，用以給計算機和其他電氣設備提供可使用的連續交流電源，以備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。

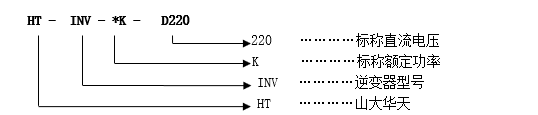

1.2 系列型號說明
逆變電源技術指標

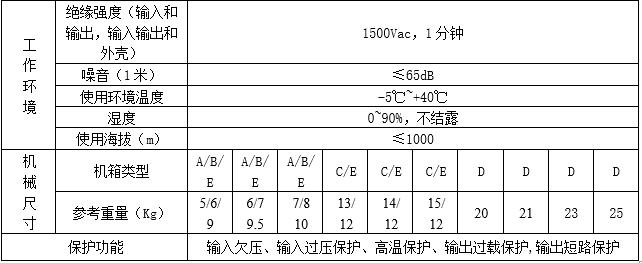

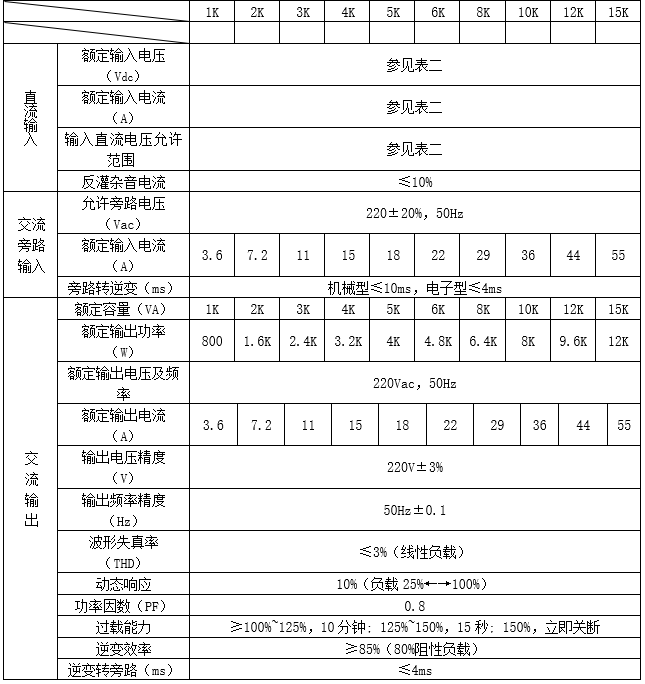

表一：逆變電源技術指標
備注：額定輸出功率誤差為：1-6KVA為±100W，8-15KVA±200W
因測試時使用的儀表差異，此表電流僅供配電大小參考。

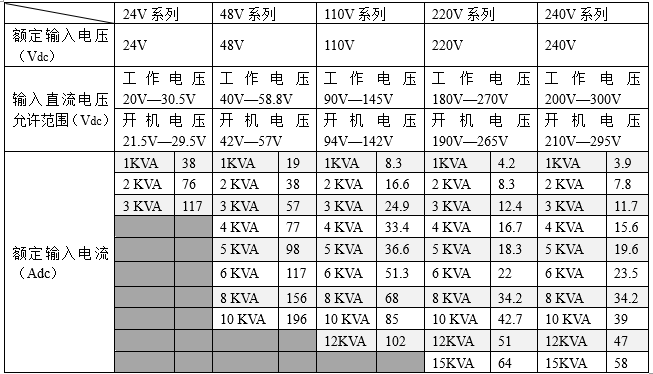

表二：直流系列輸入電壓范圍及額定直流電流 (電壓誤差：+/-0.5~2V)
備注：1: 因測試時使用的儀表差異,可能會使范圍點有些偏差。
2：此表電流僅供配電大小參考。
說明：
1)為了保護蓄電池，只有當蓄電池電壓處于開機電壓范圍之內時，逆變電源才能正常開機。
2)開機進入工作狀態后，電池或直流供電模式下，只要蓄電池或直流電壓處于工作電壓范圍之內，逆變電源都能正常工作。當蓄電池或直流電壓下降到 工作電壓 下限時逆變電源關機。
