系統概述
鉛酸蓄電池作為世界上產量最大、應用最廣泛的化學電池，具有電壓平穩、安全可靠、價格低廉、回收利用率高等顯著優點，是通訊機房、UPS電源等直流系統中不可或缺的重要組成部分。
由于鉛酸蓄電池的化學特性，其剩余容量、壽命等關鍵狀態無法直接觀測，且電池組通常采用串聯結構，單個蓄電池故障可能導致整個電池組失效。因此，實現對蓄電池的實時在線監測，對保障系統穩定運行具有重要意義。內阻是蓄電池的核心參數之一，與容量密切相關。實際數據表明，內阻增加通常伴隨著容量下降，當內阻增大30%~50%時，電池容量往往已低于額定容量的80%，進入失效區間（依據《DL/T 724-2000》規程）。通過對內阻、溫度等參數進行持續監測，可準確評估蓄電池健康狀態，預警潛在故障，避免系統中斷。
蓄電池在線監測系統通過實時采集電壓、內阻、溫度等數據，分析并推算電池剩余容量與壽命，在異常時及時告警，輔助維護人員掌握電池狀態，提升供電系統的安全性與穩定性。

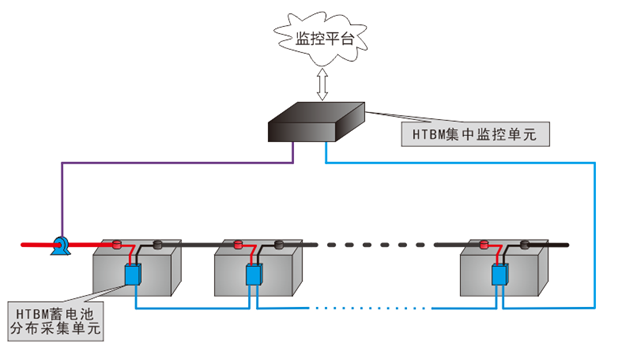

HTBM蓄電池在線監測系統采用分布式設計，包括安裝在電池側的分布采集單元、集中監控單元及上位機監控平臺。采集單元將測量數據通過總線傳輸至集中監控單元。相比集中式結構，該系統具備接線簡單、安裝靈活、測量準確等優勢，大幅減少接線復雜度與安裝工作量，同時降低了短路等故障風險。該系統由集中監控單元、蓄電池分布采集單元和上位機監控平臺三部分構成，共同實現對蓄電池組的智能化監測與管理。

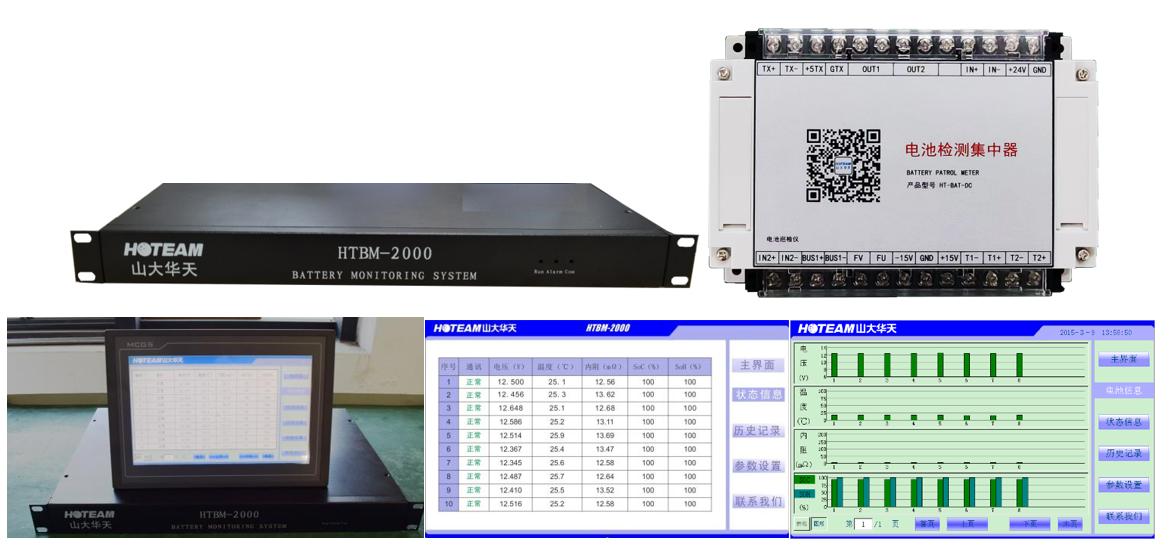

集中監控單元
集中監控單元通過串口與蓄電池分布式采集單元通信，實時采集各蓄電池的電壓、電流、內阻、溫度等數據，并進行匯總、分析與處理。該單元能夠計算每節蓄電池的荷電量（SoC）與健康狀態（SoH），在荷電量過低或健康狀態異常時發出報警并保存記錄；同時可對其他異常狀態進行報警。
系統支持通過RS485、RJ45網口等多種上行通信方式，以MODBUS等協議將蓄電池組信息上傳至上級監控平臺。此外，可通過外接顯示屏實現數據的本地查看。單臺集中監控單元最多支持對256節蓄電池的電壓、溫度及內阻進行實時監測。
蓄電池分布采集單元
蓄電池分布采集單元與蓄電池一一對應，負責采集各蓄電池的電壓、溫度等信號，并對數據進行預處理與分析。采集單元通過總線與集中監控單元進行數據交換，實現對蓄電池狀態的集中監測。
該單元采用小電流、短時脈沖放電技術（電流小于0.1C，持續時間1~2秒），結合先進的濾波控制算法，將內阻重復計算精度控制在遠低于±2%的水平，從而實現高精度的內阻測量。
在安全方面，單元具備多重保護機制：當放電電流過大時，自動切斷放電回路；當檢測到回路溫度異常時，可降低電流或切斷回路，確保蓄電池組安全運行。
此外，通過可選硬件模塊設計，該單元還可監測電池間連接條的阻抗，從而判斷連接是否緊固。該功能有助于預防因連接松動導致的阻抗升高、發熱乃至火災等風險，顯著提升系統整體的安全性。

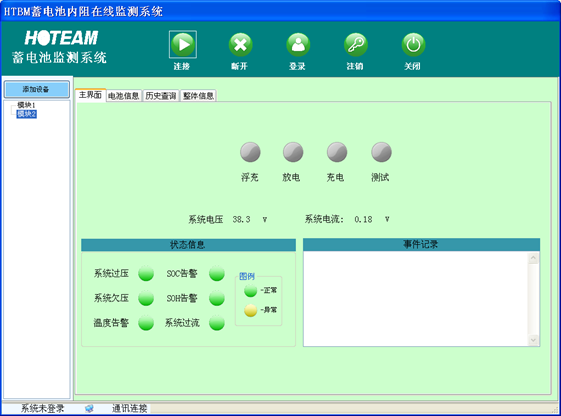

上位機監控平臺
通過在上位機部署集中監控平臺，用戶可實現對設備的遠程管理及數據實時監測。該平臺提供直觀的人機交互界面，支持實時顯示設備運行狀態、查詢歷史記錄與全部參數，并通過動態模擬畫面清晰呈現設備運行實景。此外，工作人員還可直接在上位機上實時調整現場設備的各項運行參數與功能設置，實現遠程精準控制。
HTBM蓄電池在線監測系統主要特點：
支持實時采集單體電池電壓與電池組電流
通過被動直流放電法實現在充放電過程中的無損內阻測量
支持主動直流放電法以滿足用戶靈活的主動激勵測量需求
在蓄電池側進行就近溫度檢測，提升測量準確性
采用先進算法精準計算每節電池的剩余電量（SoC）與健康狀態（SoH）
具備電池組充放電電流監測與數據記錄功能，可記錄故障信息，并在電池狀態異常時及時告警
配備豐富的網絡通信接口，支持遠程監控與數據上傳。
電池內阻檢測工作原理：

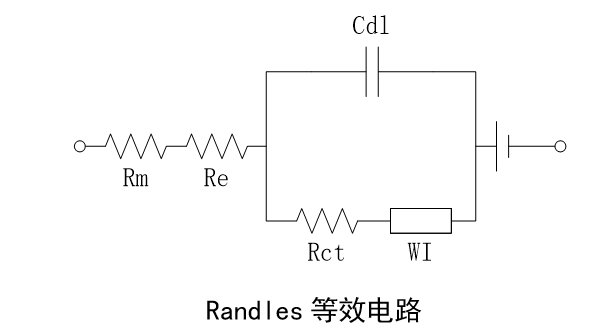

圖中，Rm稱為金屬阻抗，包括電池內部的電極、隔膜、連接條和極柱等全部零部件的電阻。
Re稱為電解液阻抗。Re和Rm統稱為歐姆內阻。
Rct稱為極化內阻，該值大小是由化學反應的離子濃度的變化和電化學反應的性質所決定的。
Cdl稱為極板電容，該值大小與極板面積、電解液特性相關。
WI稱為Warburg阻抗，是由離子在電解液和多孔電極中擴散速度決定的。WI阻抗為低頻復阻抗，在充放電過程中不體現。
通過Randles等效電路可以得出，蓄電池內阻由歐姆內阻和極化內阻組成。

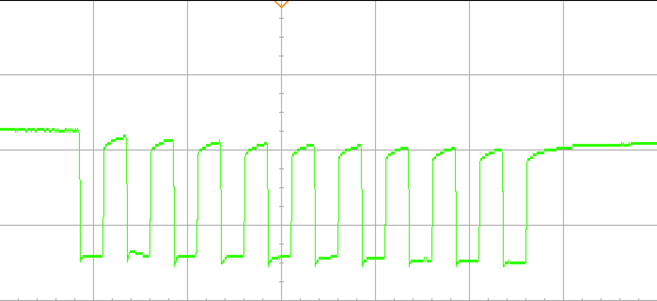

HTBM蓄電池在線監測系統綜合了直流放電法與交流注入法的優勢，采用直流脈沖放電法進行蓄電池內阻測量。在檢測單節蓄電池時，系統通過控制器閉合開關電路，使蓄電池對放電電阻進行脈沖式放電，并由測量電路實時捕捉電池端電壓的變化。
該方法既避免了向直流系統引入交流干擾信號，也顯著提升了放電過程的安全性。系統在確保測試精度的前提下，可將放電電流幅值有效控制在0.1C以內，不僅大幅提高了操作安全性，也降低了對蓄電池及相關設備的潛在影響。
通過配置分布采集單元硬件模塊，HTBM蓄電池在線監測系統在監測電池內阻變化的基礎上，新增了對帶連接條的電池內阻的同步測量功能。一旦連接條發生松動，其內阻會急劇上升，甚至可能引發火災。該系統通過實時監測帶連接條電池的內阻，可及時檢測連接條的緊固狀態，從而有效預防此類惡性事故的發生。

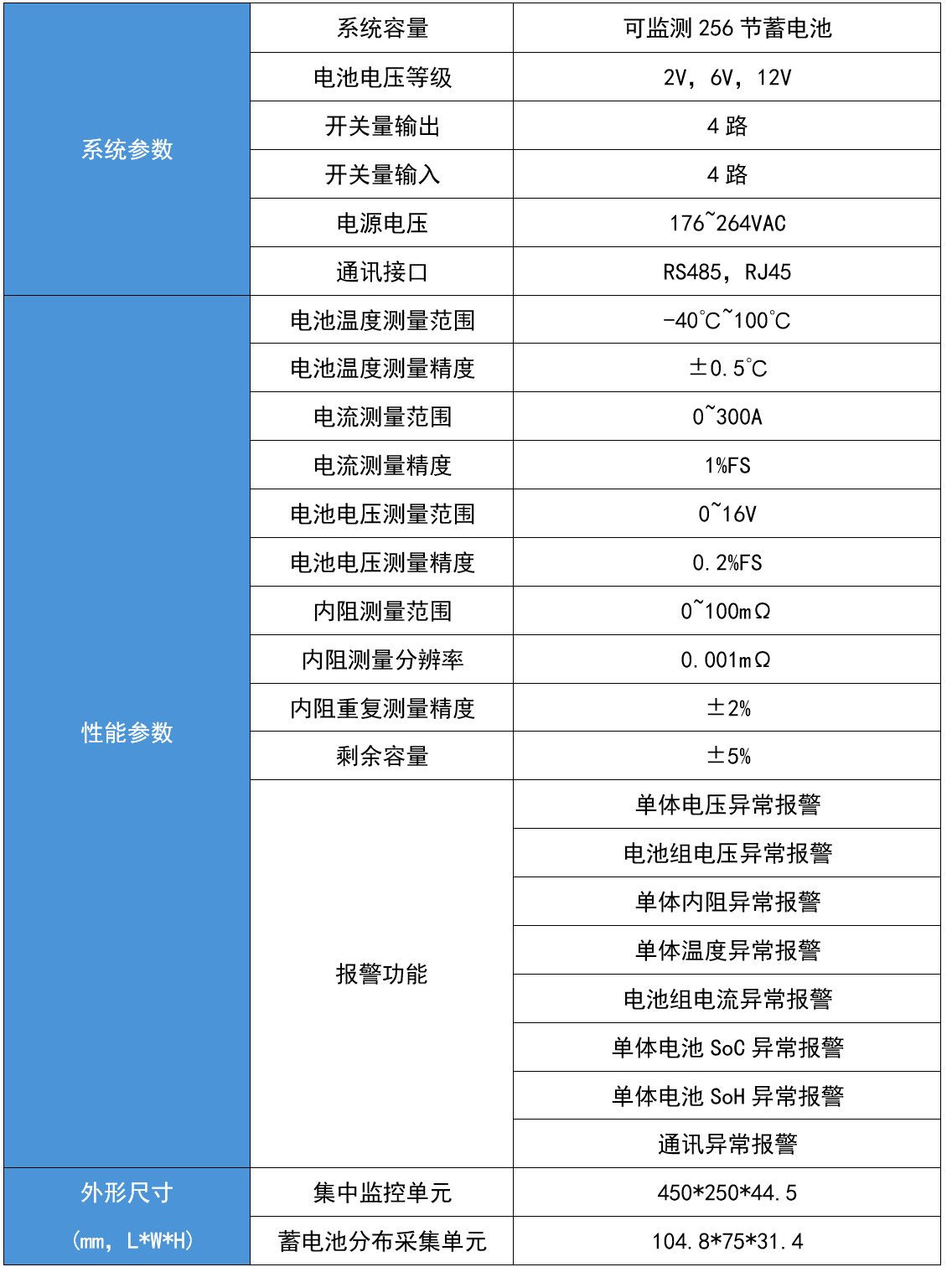

技術參數表

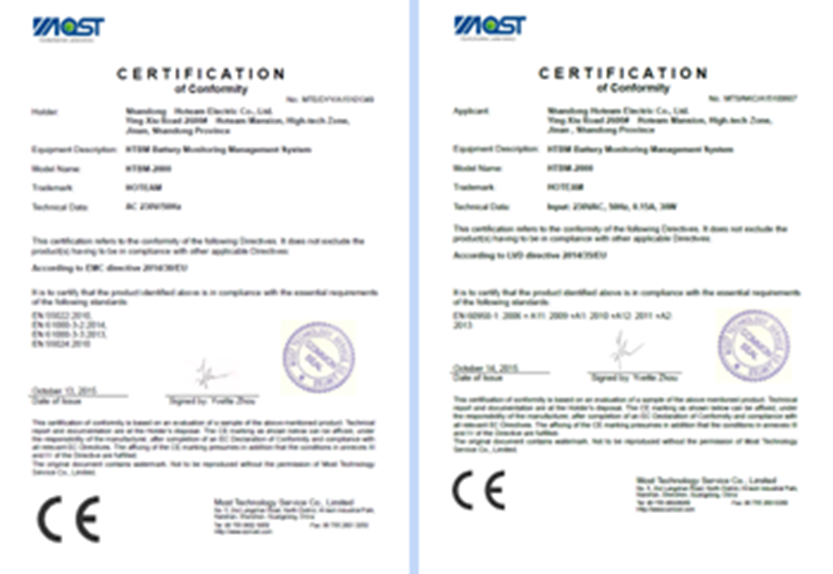

目前已獲得CE的EMC和LVD認證
